光伏電站現場IV曲線測試儀分析

發布日期:2025-07-09 11:10:37 作者:揚塵檢測儀 來源:揚塵監測系統 瀏覽量:11

在光伏電站的日常運維與性能評估中,IV曲線測試儀是一款不可缺少的設備。通過對光伏組件/串的IV曲線測試,可為評估其電性能、判斷質量優劣、排查故障等提供重要依據。

光伏IV曲線測試是評估光伏組件/串電性能的核心手段。借助該測試,能夠獲取光伏組件/串在不同光照和溫度條件下電流與電壓的關系,得到開路電壓(Voc)、短路電流(Isc)、最大功率點工作電壓(Vmp)、最大功率點工作電流(Imp)、最大功率點(Pmax)、填充因子(FF)等參數。這些參數直接反映了光伏組件/串的發電能力,以及在不同環境條件下的適應性和穩定性,是判斷其質量好壞的重要標準。在光伏電站運行過程中,受環境因素、設備老化或人為操作等影響,光伏組件/串可能出現故障或性能下降。通過分析IV曲線關鍵點位的形變,可分辨出異常情況,分析原因并快速定位故障點,幫助運維人員及時修復,減少系統停機時間,提升電站運行效率和穩定性。

光伏IV測試的原理基于光電效應和電路分析。測試時,首先要確保太陽能電池組件與測試設備正確連接,利用標準電池片及溫度傳感器采集組件接收的輻照量和背板溫度。之后,將太陽能電池組件置于開路狀態,測量其開路電壓(Voc)。測試儀從 0V 開始逐漸增加工作電壓,同步測量對應的輸出電流,最后將這些電壓和電流數據繪制成IV曲線。

根據 NB/T 11222-2023《光伏組串 I-V 檢測及診斷技術規范》,IV曲線的關鍵點位和形狀包括開路點、短路點、最大功率點、臺階拐點、平臂、垂臂坡度等,通過這些關鍵點位的形變可初步判斷組件/串存在的故障。

當IV曲線上出現臺階或凹陷時,意味著被測方陣或組件不同區域存在錯配,這通常是由于旁路二極管導通,部分電流被分流所致。可能的原因有方陣或組件被部分遮擋、污染、遮蓋,存在損壞的電池/組件,或旁路二極管短路等,即使只是遮擋一個電池,也可能引發這種曲線形變。

低電流導致預期電流與測量電流不同時,若由方陣引起,可能是統一污染、帶狀遮擋、灰塵沉積或光伏組件衰減等;若由組件導致,可能是組件信息導入錯誤、并聯組串個數錯誤接入或錯配;輻照感應器校準或安裝問題、輻照度變化、反射影響及輻照度過低等都可能造成這種情況,測量電流也可能高于預期電流。

低電壓的產生也有多方原因??赡苁桥月范O管導通或短路、組串中組件數錯誤、電勢誘發衰減效應(PID)或整體被遮擋;可能是信息導入錯誤或并聯組串個數導入錯誤;測量時,電池溫度測量不準或組串測量值與預測值有實質偏差等都可能引起電壓變化,且測量電壓也可能高于預期。

IV 曲線的圓滑彎曲可能是老化的表現,需檢查平行和垂直支柱的斜率,斜率變化可能產生類似的曲線形狀變化。

豎直支柱斜率變小,若處于曲線后部、最大功率點電壓(Vmp)和開路電壓(Voc)間,可能是光伏布線損壞或故障、組件或方陣連接處故障、組件串聯電阻增加等原因,較長電纜連接也可能影響曲線形狀。而IV曲線上部分斜率變化,可能由光伏電池的分流電路、組件短路電流(Isc)錯配、漸變的遮擋或污垢等導致,分流通常由電池或電池連接中的局部缺陷造成,可通過紅外測試發現,生產差異及不同程度的遮擋也會對曲線產生影響。

推薦閱讀:如何測量燃燒效率?試試這款便攜式煙氣分析儀

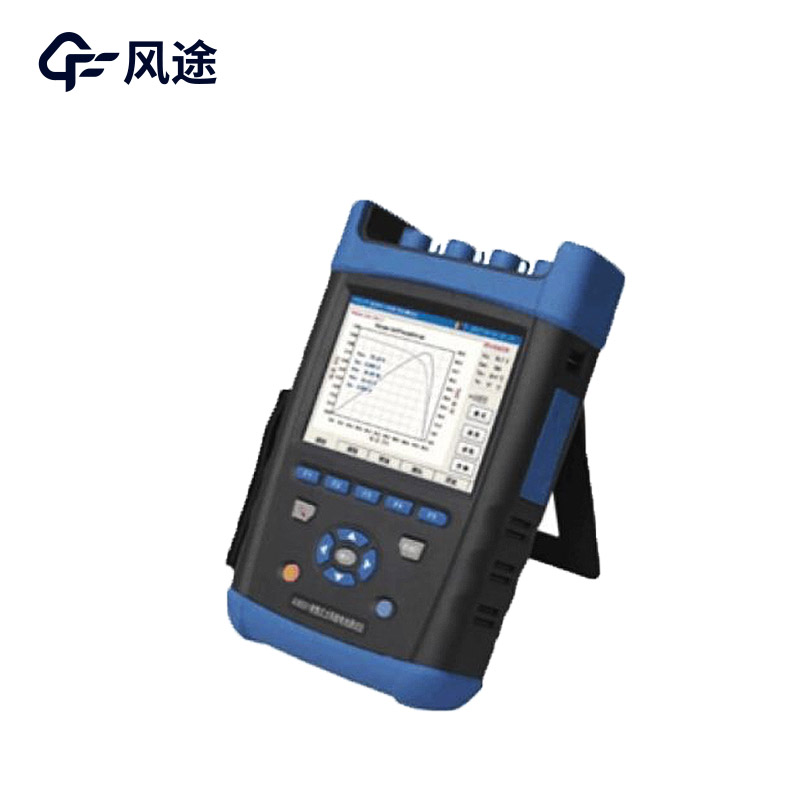

IV (9).jpg
